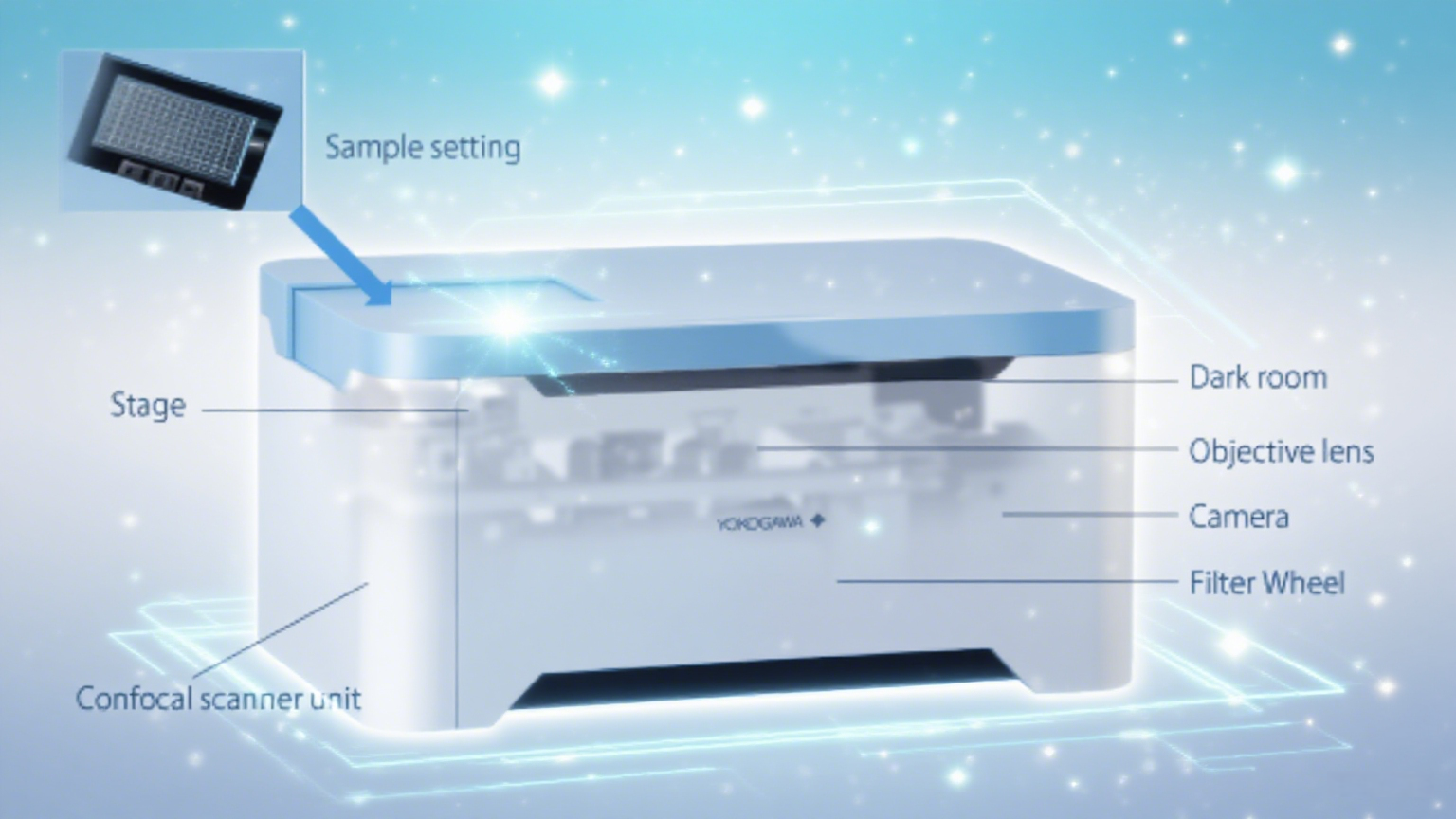

CQ1台式高内涵分析系统
• 可测量球体、菌落和组织切片:与传统的流式细胞术相比，无需从培养皿中取出细胞。Nipkow转盘共聚焦技术可实现高速而柔和的3D图像采集。 丰富的特征提取，便于进行复杂的细胞图像分析。大视野和平铺功能使大样本易于成像。
• 支持延时和活细胞分析:高精度的阶段培养箱和共聚焦的低光毒性使延时和活细胞分析成为可能。最大20fps选项，可实现快速延时摄影。
• 高质量图像与传统流式细胞仪相似的可操作性:通过图像采集实时显示特征数据和统计图表。可用作共聚焦显微镜图像的高质量图像。易于从图形点追溯到原始图像，并进行重复测量。
• 开放式平台:可通过搬运机器人与外部系统连接。 可扩展至集成系统，作为图像采集和量化仪器。FCS/CSV/ICE数据格式可由第三方数据分析软件读取。适用于各种细胞培养和样品培养皿。

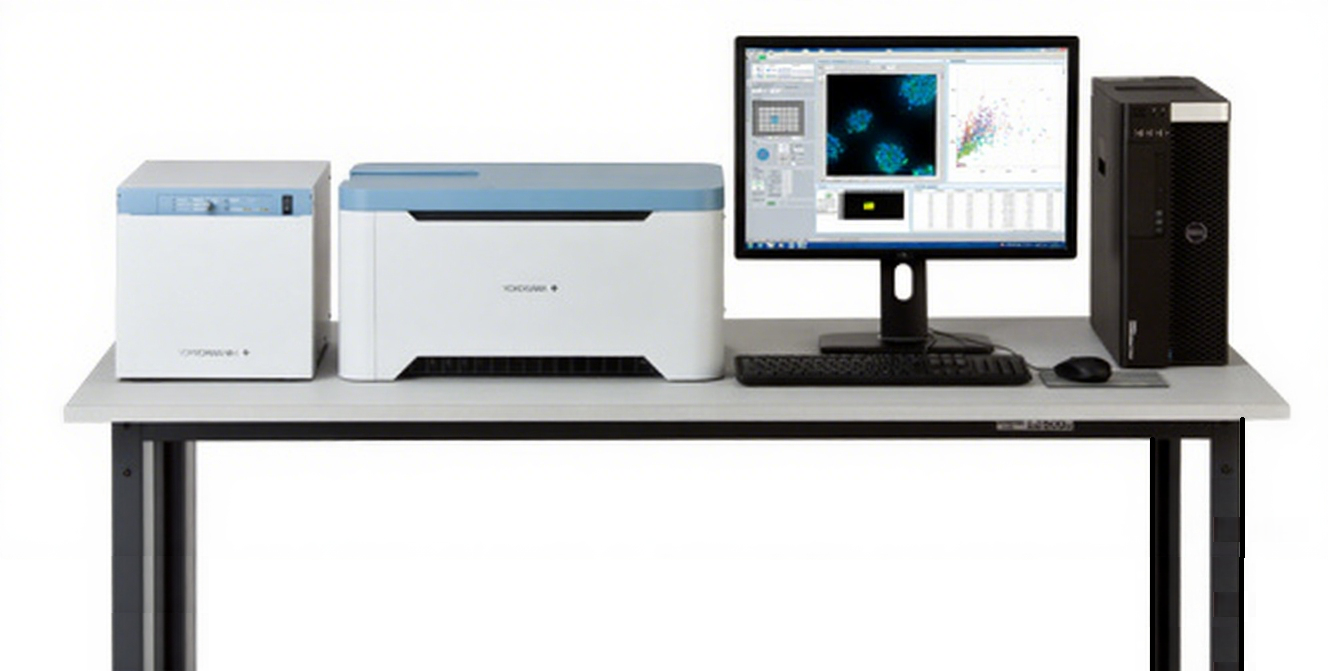

• 占地面积小、台式设备轻巧、无需暗室:无需细胞去除/悬浮液处理。使得细胞图像确认，3D数据测量，通过成像实时显示特征数据和图形，延时摄影成为可能。

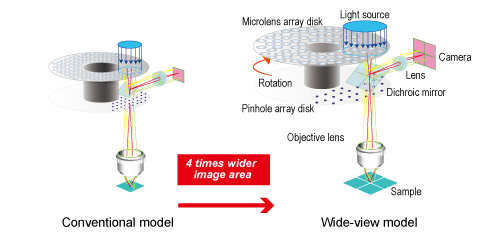

微透镜增强型Nipkow磁盘扫描技术的原理
一个包含约20000个针孔的Nipkow旋转盘和一个包含相同数量的微透镜的辅助旋转盘（用于将激发激光聚焦到每个相应的针孔中）机械固定在电机上，并快速旋转。因此，可以对试样上的激发光进行高速光栅扫描。针孔和微透镜按照我们的专有设计布置在每个磁盘上，以优化光栅扫描。多光束扫描不仅提高了扫描速度，而且还显著降低了光漂白和光毒性，因为多光束激发只需要样品上的低水平激光功率即可激发荧光。

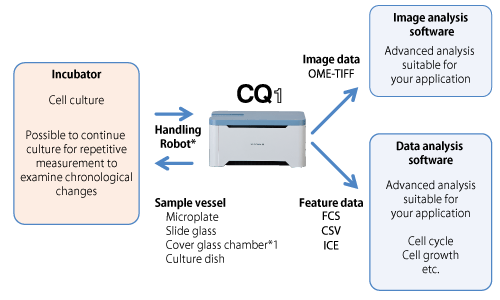

与CellVoyager CQ1的系统集成
规格
项目 | 规格 |
| 光学 | 微透镜增强双宽Nipkow圆盘共焦，透射照明 |
| 激光/滤波器 | 激光器：从405/488/561/640nm中选择2-4个激光器,10位滤光轮(内置) |
| 照相机 | CMOS 2000×2000pixel, 13.0×13.0mm |
| 物镜 | 最大6个镜头 (Dry: 2x, 4x, 10x, 20x, 40x 长工作距离: 20x, 40x相位对比度: 10x, 20x ) |
| 附件 | 全孔成像型，腔室式 |
| 样品容器 | 微孔板(6, 24, 96, 384 孔)、滑动玻璃、盖板玻璃室*1、碟形(35, 60mm*1) |
| XY轴 | 高精度XY载物台, 指定分辨率 0.1µm |
| Z轴对焦 | Z型电动机, 指定分辨率 0.1µm |
| 自动对焦 | 激光自动对焦，软件自动对焦 |
| 特征数据 | 细胞/细胞颗粒数量、强度、体积、表面积、面积、周长、直径、球形、圆度等 |
| 数据格式 | 图像 : 16 位 TIFF 文件(OME-TIFF）， PNG数字数据 : FCS, CSV, ICE |
| 工作站 | 测量和分析工作站 |
| 气体混合器(可选) | CO2 浓度:大气浓度 – 7 %，O2浓度: 3 % – 大气浓度 |
| 尺寸/重量 | 主机: 600×400 437 mm, 44 kg 使用箱体:275×432×298 mm, 18kg 气体混合器(可选):170×260×280 mm, 5.2kg |
| 环境 | 主机和公用箱:15–35°C, 20–70% RH 无冷凝气体混配器(可选):20–30°C, 10–85% RH 无冷凝 |
| 电压及功率 | 主机和公用箱:100-240VAC, 800VAmax 工作站 : 100-240 VAC, 400V Amax 气体混配器(可选): 100-240VAC, 40VAmax |
*1 正在开发中。
*2 显示器不包括在CQ1系统中。
